젯팅 공정에서 맺힘, 막힘, 토출 불균일이 반복된다면?
피에조 젯팅 시스템은 정밀한 만큼, 현장에서 예상치 못한 문제가 자주 발생합니다. 정확한 원인을 모른채 소모품만 교체하다 끝나는 경우도 많습니다. 지오테크놀로지는 증상이 아닌 원인에서 출발합니다.
아래는 피에조 젯팅 시스템 운용 현장에서 실제로 자주 접하는 기술 질문과 그에 대한 엔지니어 답변입니다.
Q1. 1 shot당 최소 토출량은 어느 정도까지 가능한가요?
열경화성 접착제 기준, 최소 사이즈 Needle(50μm) / Rod(0.7mm) 조합으로 테스트했을 때 1 shot 기준 약 0.0025mg까지 구현 가능합니다.
토출량은 장비 스펙이 아니라 소모품 사양 × 접착제 물성의 조합으로 결정됩니다. 같은 장비라도 세팅에 따라 토출 범위가 크게 달라집니다.

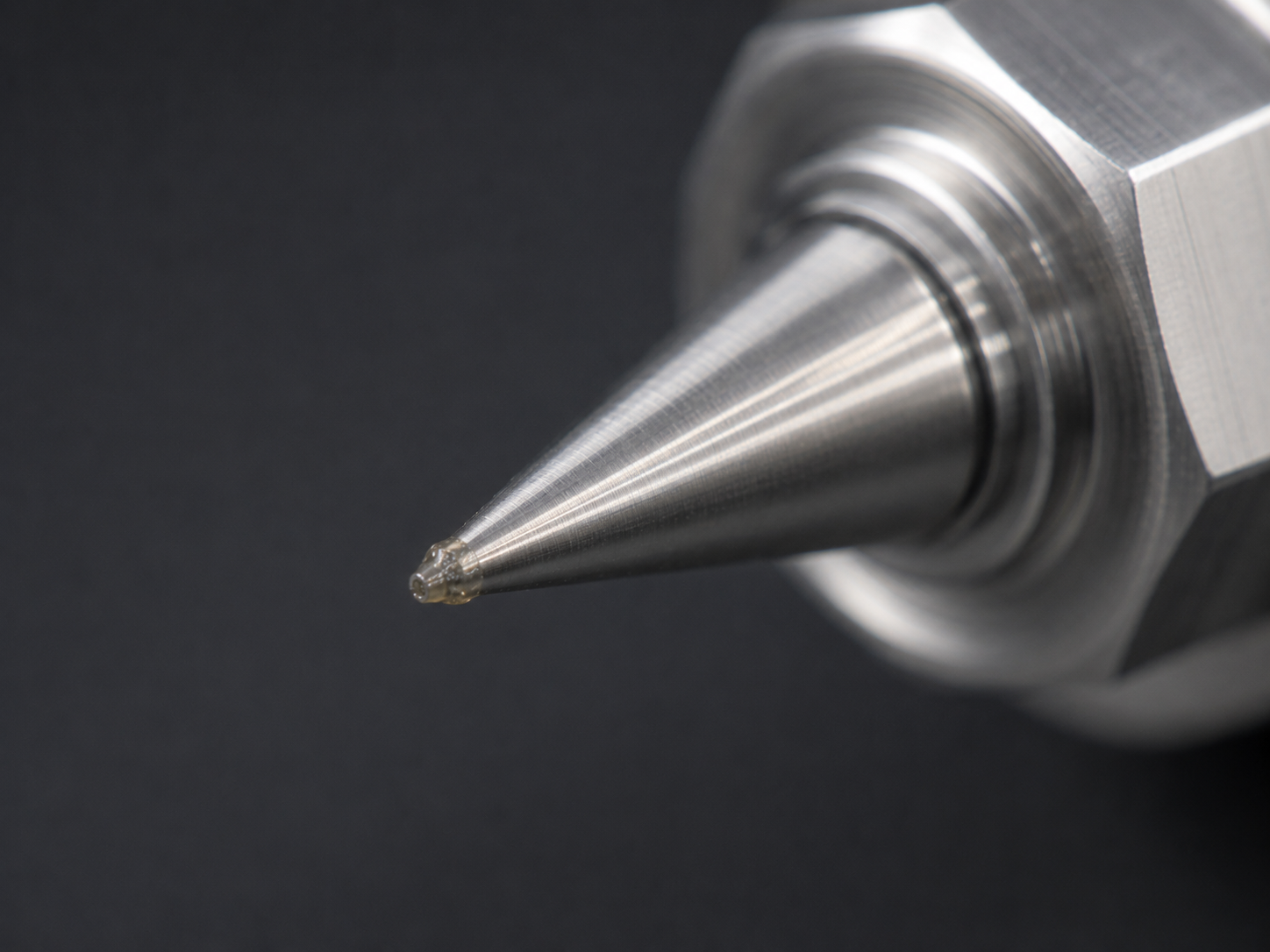

Q2. Needle 끝에 접착제가 맺히는 현상, 어떻게 해결하나요?
맺힘 현상을 단순 불량으로 보지 않고, 3가지 원인 축으로 분리해 진단합니다. 원인이 다르면 해결책도 다릅니다.
① 접착제 물성에 따른 맺힘 문제 - 접착제 물성에 맞는 토출성 테스트 검토후 개선
② 소모품 사양 선정 및 파라미터 조건 셋팅 문제 - 토출성 테스트 결과에 따른 소모품 사양 재선정 및 파라미터 조건 수정
③ 관로부 액가경화 현상으로 인한 기능 불량 문제 - 액관로부 세척 및 저온경화타입 소모품 교체
양산 중 일정 간격으로 맺힘이 반복된다면, 정기적인 Needle부 클리닝 작업을 권장드립니다.
Q3. Needle 교체 권장 주기는 어떻게 되나요?
일반 접착제 - 300,000,000 Shot
필러·파티클 함유 - 100,000,000 Shot
막힘처럼 예외적 상황이 생기면 주기와 무관하게 교체가 필요합니다. 양산 라인에 적용할 경우, 스페어 소모품을 미리 확보해두는 것을 권장합니다.
Q4. Needle 세척에 어떤 약품을 사용하면 좋을까요?
현장에서 가장 많이 사용하는 것은 아세톤입니다. 정해진 정답보다는 사용 중인 접착제를 잘 용해시키는 약품을 선택하는 것이 기준입니다.
Q5. Bonding 대상과 Needle 사이의 권장 이격거리는?
접착제마다 차이가 있지만, 대부분의 경우 2mm 이내를 권장합니다.
지오테크놀로지의 기술 대응 방식
지오테크놀로지는 소모품 사양, 접착제 물성, 파라미터 설정이 유기적으로 맞아야 안정적인 양산이 가능하다고 봅니다.
단순 부품 교체 권고가 아닌, 원인을 먼저 분류하고 공정 조건 전반을 함께 검토하는 것이 저희의 기술 대응 방식입니다.
공정 조건이 까다로울수록 정확한 진단이 필요합니다.
접착제 물성, 토출 조건, 소모품 사양까지 데이터 기반으로 검토해드립니다.
