플럭스 최소 토출 테스트
지오테크놀로지에서는 고객사 요청에 따라 다양한 소재와 노즐 조합으로 테스트를 진행하고 있습니다. 이번에는 플럭스(Flux) 소재를 기준으로, 노즐 구경별 1샷 닷팅 시 최소 직경이 얼마나 나오는지 측정했습니다.
테스트 개요
탁상형 비전 디스펜서에 피에조젯팅 방식의 밸브를 탑재한 구성으로, 노즐 두 종류(50㎛, 70㎛)를 사용해 플럭스 소재의 최소 토출 조건을 잡고, 닷팅 1샷 기준 직경을 측정했습니다. 재현성 확인을 위해 약 30회 반복 진행했습니다.
테스트 사용 설비

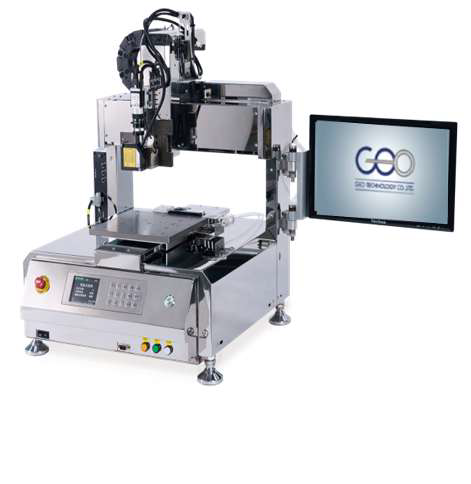

1. 탁상형 비전 디스펜서 VS-300

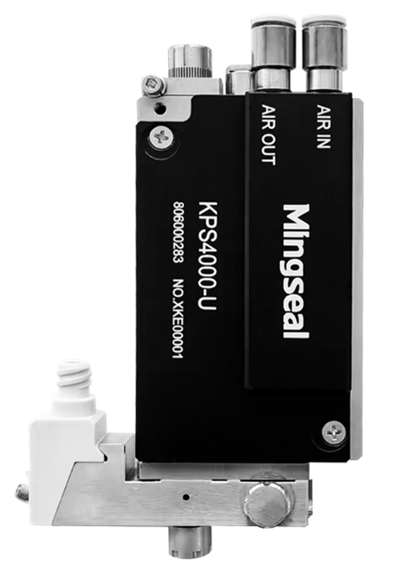

2. 피에조 젯팅밸브 KPS4000
3. 노즐 (50㎛, 70㎛)
4. 로드 (0.7mm)
환경 및 도포 시스템
| 실내 환경 | 20℃ |
| 실내 습도 | 39% |
| 로봇 | VS-300 |
| 디스펜서 밸브 | KPS4000 |
| 컨트롤러 | KPC4000 |
| 노즐 | VZ05(50㎛) VZ07(70㎛) |
| 로드 사이즈 | G07-L (0.7mm) |
| 에폭시 모델 | 플럭스 |
도포 최적 조건
| 노즐, 로드 | 노즐 VZ05(50㎛), 노즐 VZ07(70㎛) 로드 G07-L(0.7㎜) |
| Air Press | 100 |
| Raise Time | 0.14ms |
| Hold Time | 0.01ms |
| Fall Time | 0.07ms |
| Delay Time | 1.0ms |
| PCT_Strong | 60% |
| Heating | 50℃ |
토출 형상

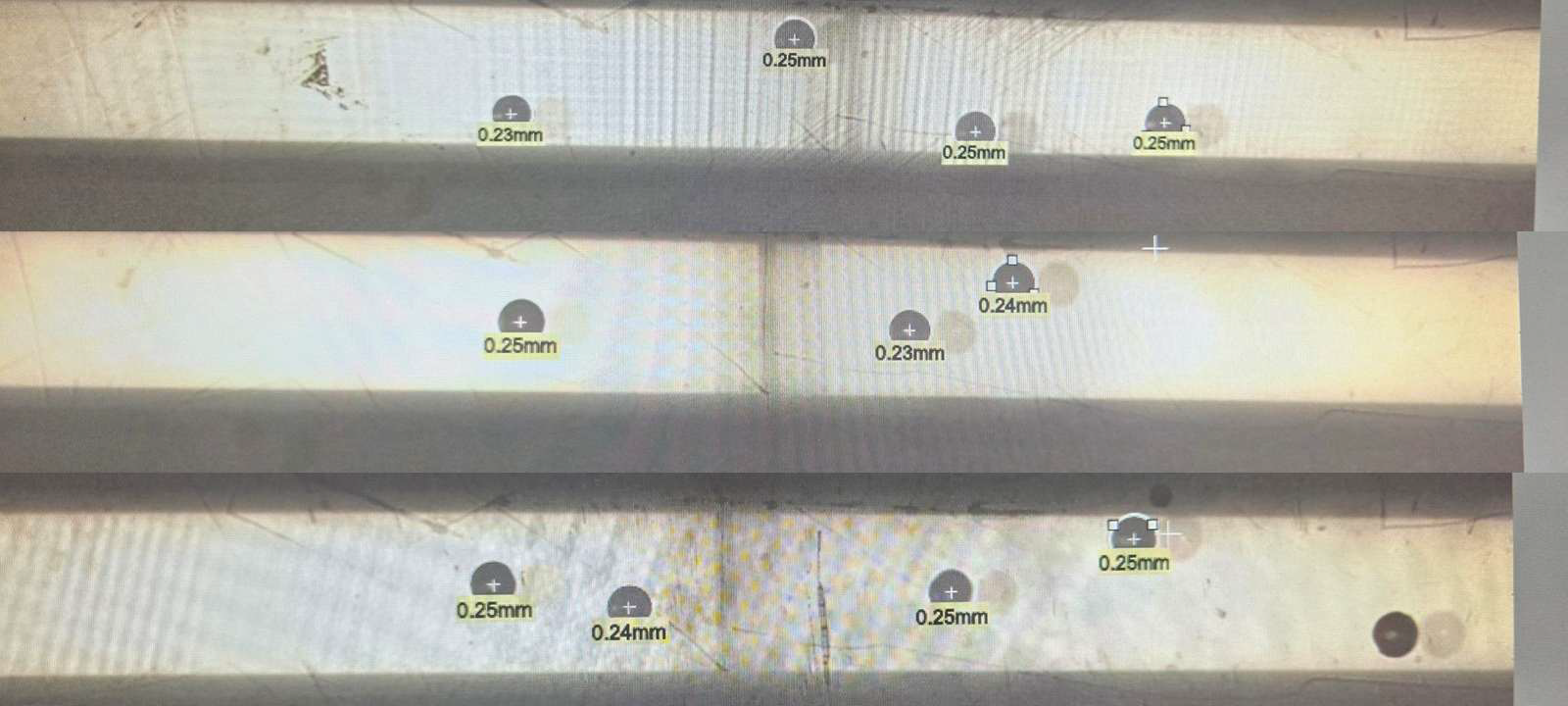

VZ05 (50㎛)
VZ07 (70㎛)
측정 결과
1. 반복 테스트(약 30회) 진행
2. VZ05(50㎛) 최소 토출 조건 기준 원 도포 직경 230~250㎛ 측정
3. VZ07(70㎛) 최소 토출 조건 기준 원 도포 직경 310~320㎛ 측정
정리
두 노즐 모두 반복 테스트에서 안정적인 토출 형상을 보였습니다. 노즐 구경 차이(20㎛)에 비해 도포 직경 차이(약 70~90㎛)가 상대적으로 크게 나타나는 점은 소재 점도와 젖음성의 영향으로 보입니다. 미세 닷팅이 필요한 공정이라면 50㎛ 노즐 기준으로 230㎛ 내외가 현실적인 최솟값으로 참고하시면 될 것 같습니다.
Q. 다른 소재도 테스트 가능한가요?
A. 네, 플럭스 외에도 에폭시, 구리스(Grease), UV 접착제 등 다양한 소재로 테스트 진행이 가능합니다.
Q. 노즐 구경도 다른 사이즈로 테스트할 수 있나요?
A. 50㎛, 70㎛ 외에도 다양한 구경으로 테스트 가능합니다. 원하시는 조건이 있으면 문의 주세요.
Q. 테스트 결과 데이터는 어떤 형태로 받을 수 있나요?
A. 리포트 형태로 제공해드리고 있습니다.
